11  Estatíticas

11.1 Introdução

Neste capítulo, trataremos sobre alguns gráficos comuns na área da estatística, utilizando o pacote ggplot2.

Para os exemplos, utilizaremos o mesmo conjunto de dados utilizados no Capítulo 9, presente no arquivo alunos.csv.

dados_alunos <- readr::read_csv("dados/alunos.csv")

dados_alunos
#> # A tibble: 64 × 7
#>    sexo  idade altura  peso horas_estudo media_ponderada futuro
#>    <chr> <dbl>  <dbl> <dbl>        <dbl>           <dbl> <chr>
#>  1 M        23   1.75    80            2             7.5 academico
#>  2 F        19   1.67    65            2             8.3 mercado
#>  3 M        19   1.7     90            3             6.9 mercado
#>  4 M        22   1.73    87            3             7.1 academico
#>  5 M        19   1.83    71            2             6.5 mercado
#>  6 M        19   1.8     80            3             8.6 mercado
#>  7 M        20   1.9     90            2             7.8 academico
#>  8 F        20   1.6     55            1             8   mercado
#>  9 F        24   1.62    55            2             8.2 academico
#> 10 F        18   1.64    60            2             7.3 mercado
#> # ℹ 54 more rows

11.2 Histogramas

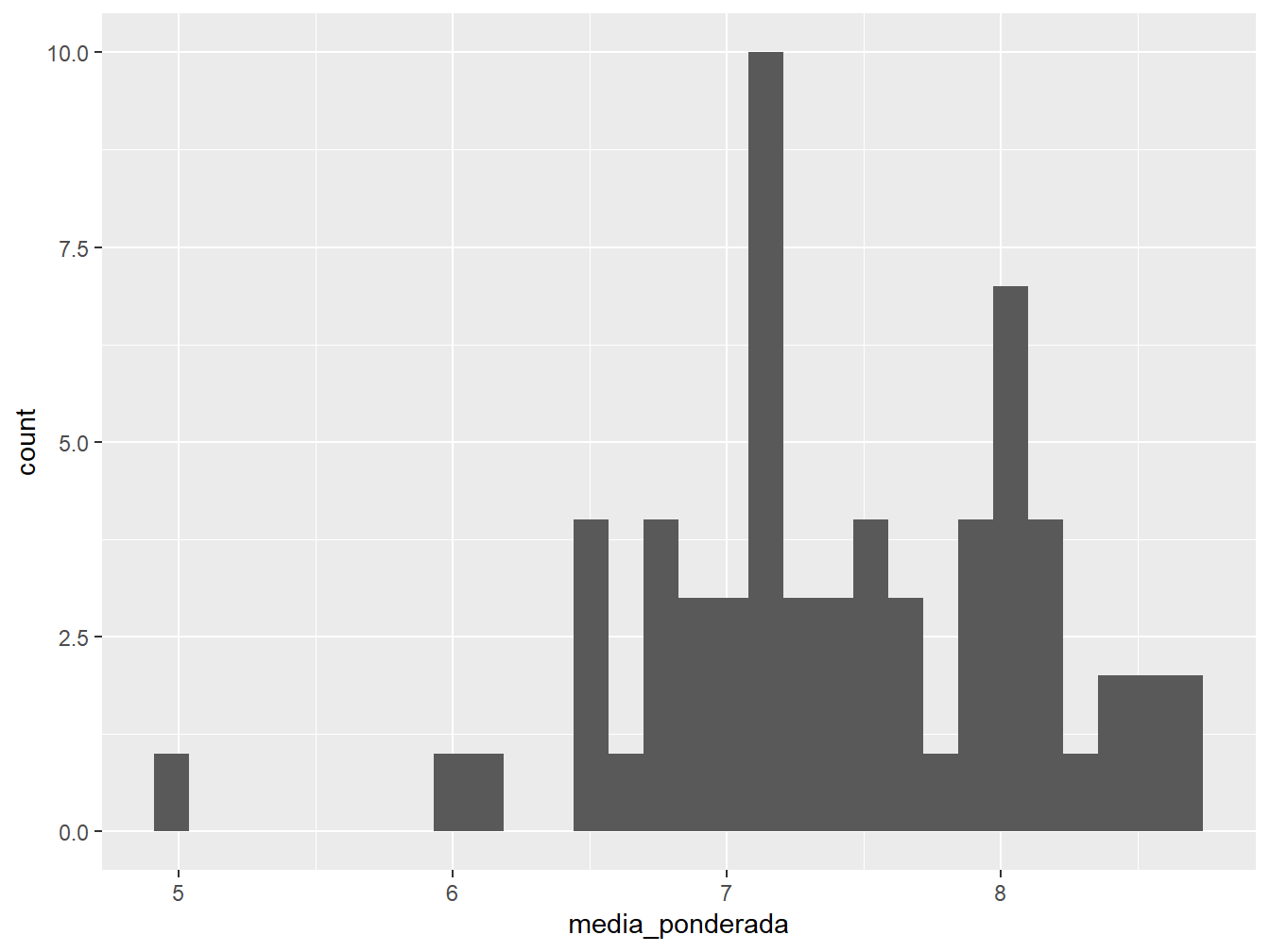

Neste primeiro caso, faremos um histograma referente à média ponderada dos alunos.

Esse tipo de gráfico é útil para verificar a frequência e a distribuição de uma variável numérica que assume uma ampla gama de valores (variável quantitativa contínua). Sua construção é dada pela divisão do eixo x em barras igualmente espaçadas e, no eixo y, apresenta o número de observações dos respectivos intervalos.

Para isso, utilizamos a função geom_histogram(), sendo necessário indicar somente o argumento x =, pois o eixo y será construído, automaticamente, pela contagem dos valores.

ggplot(dados_alunos, aes(x = media_ponderada)) +
  geom_histogram()
#> `stat_bin()` using `bins = 30`. Pick better value with `binwidth`.

Podemos definir a largura dos intervalos ou a quantidade de barras de um histograma utilizando os argumentos binwidth = e bins =, respectivamente. Em relação à largura dos intervalos, o argumento recebe uma medida nas unidades da variável x. Já a quantidade de barras, por padrão, é atribuído 30 intervalos.

# Gráfico à esquerda
ggplot(dados_alunos, aes(x = media_ponderada)) +
  geom_histogram(binwidth = 0.5)

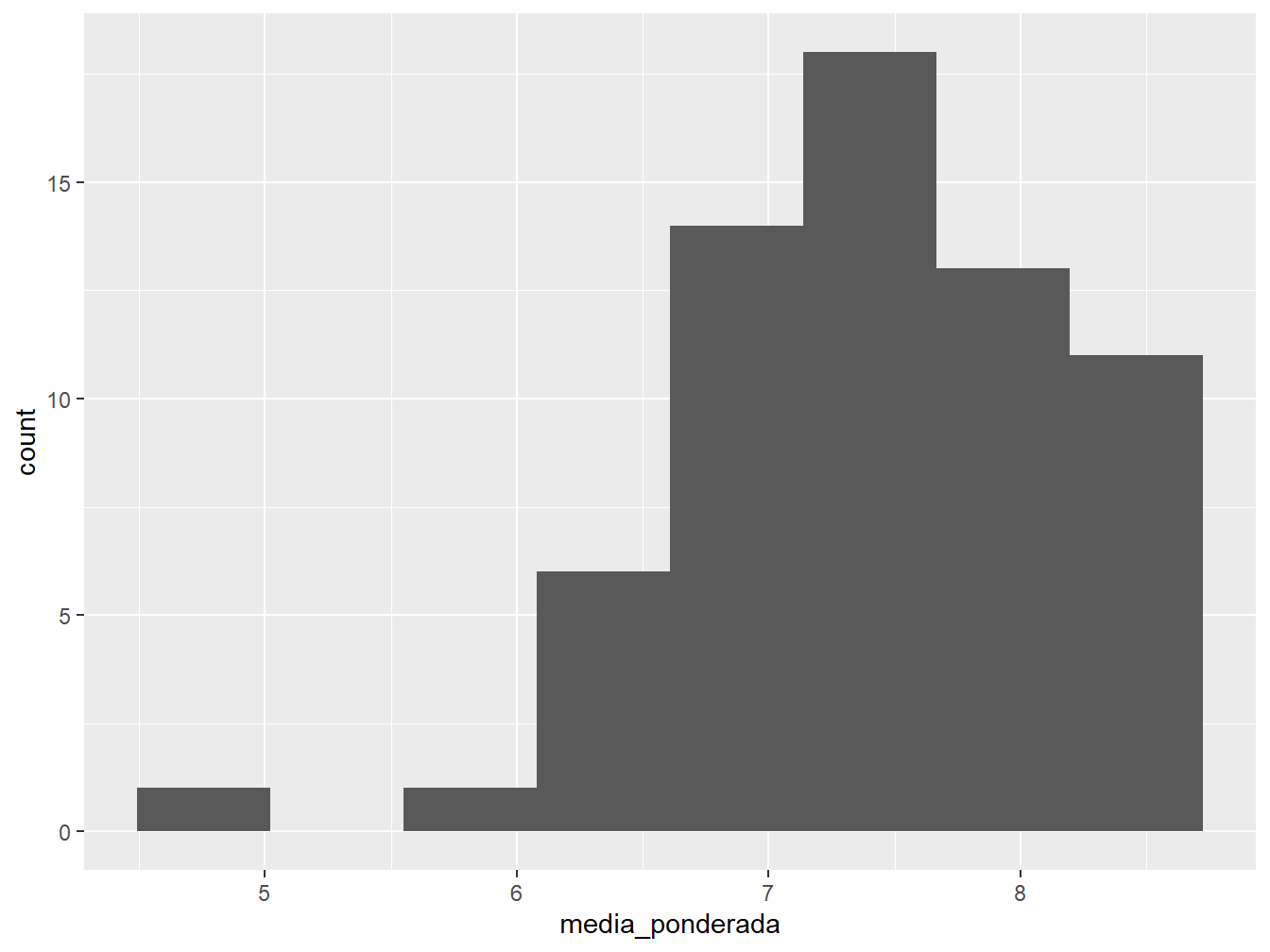

# Gráfico à direita
ggplot(dados_alunos, aes(x = media_ponderada)) +
  geom_histogram(bins = 8)

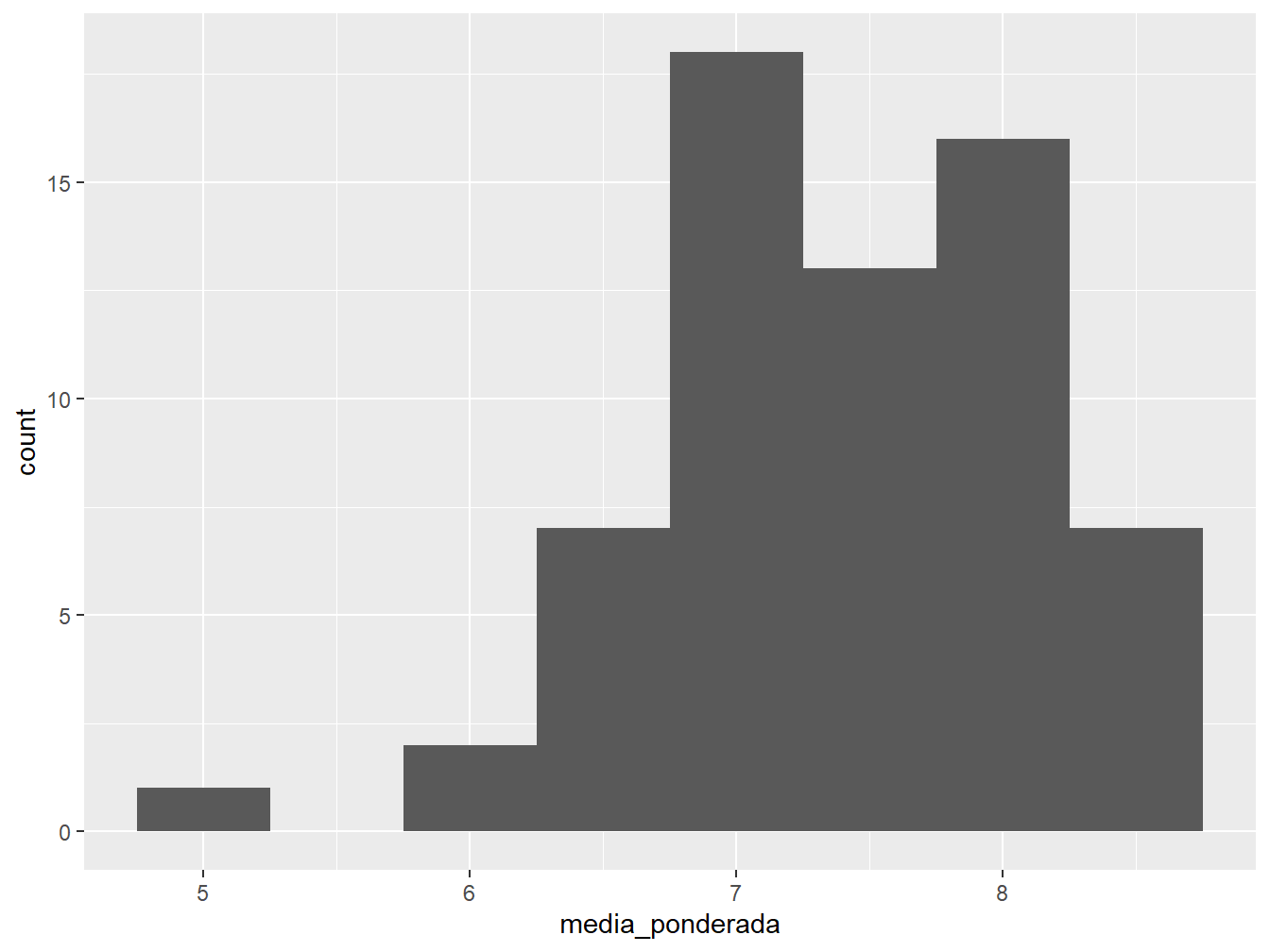

No gráfico à esquerda, definimos uma largura de intervalos em 0.5, ou seja, as notas vão de 0.5 em 0.5. Enquanto isso, no gráfico à direita, definimos 8 barras para a apresentação do histograma.

De acordo com o valor atribuído a quaisquer dos argumentos, podemos observar diferentes padrões. Dessa forma, é importante explorar uma variedade de valores até que os dados estejam bem ajustados ao histograma.

Para melhorar a aparência do histograma, utilizamos o argumento color = para colorir as bordas das barras e o fill = para preencher o seu interior com cor.

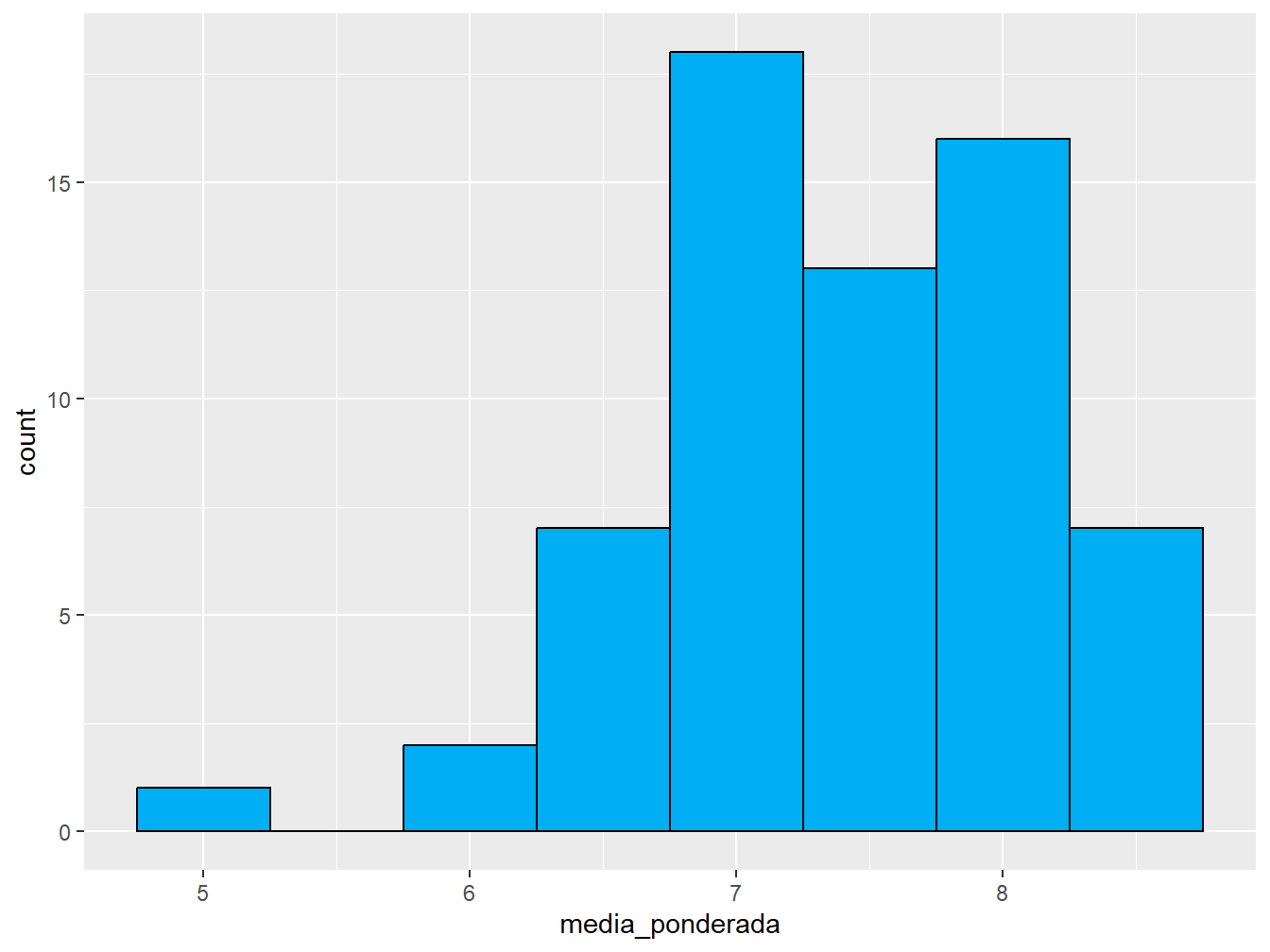

# Gráfico à esquerda
ggplot(dados_alunos, aes(x = media_ponderada)) +
  geom_histogram(binwidth = 0.5, color = "black", fill = "#00AEF3")

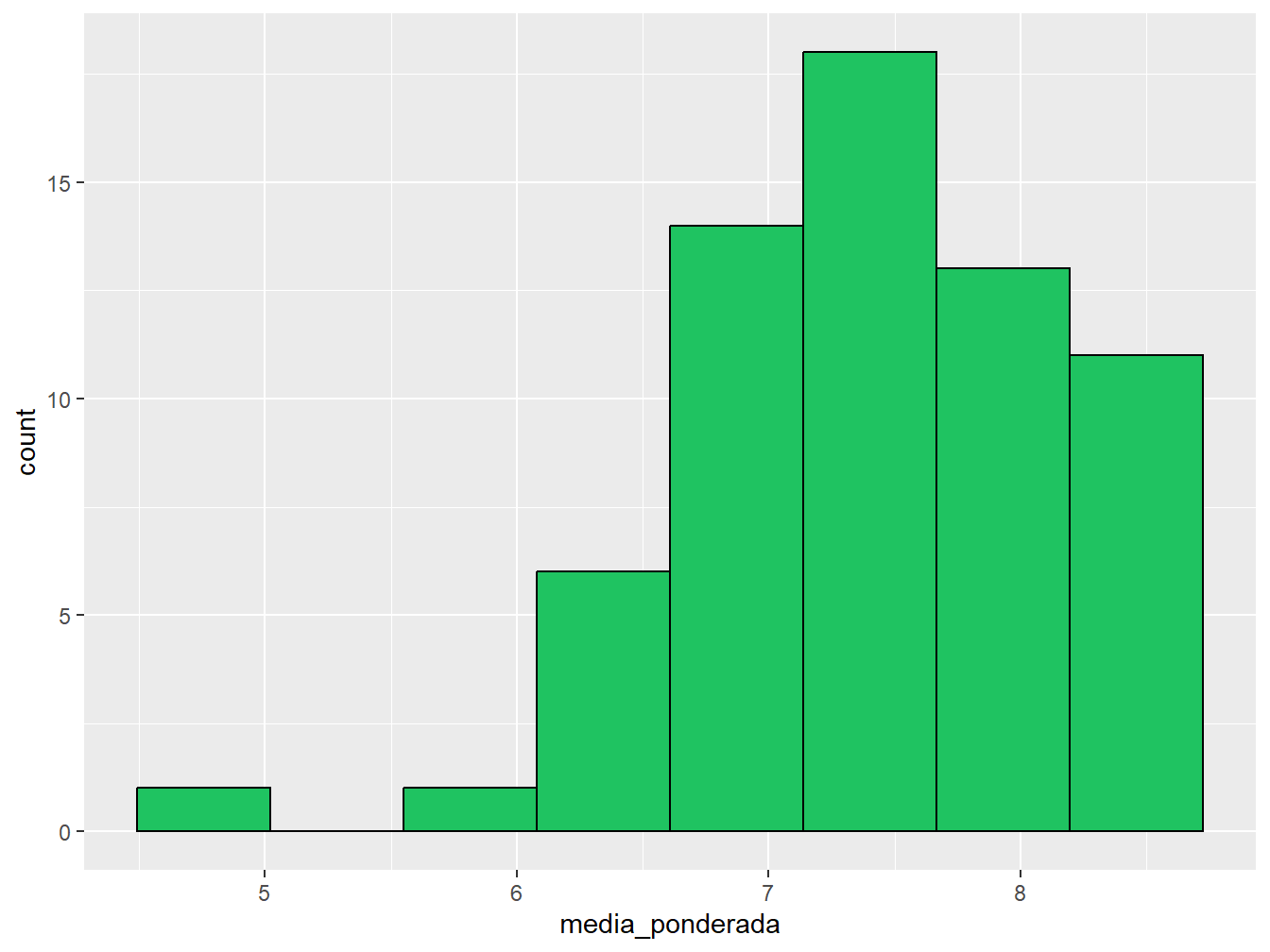

# Gráfico à direita
ggplot(dados_alunos, aes(x = media_ponderada)) +
  geom_histogram(bins = 8, color = "black", fill = "#1FC361")

11.3 Gráfico de densidade

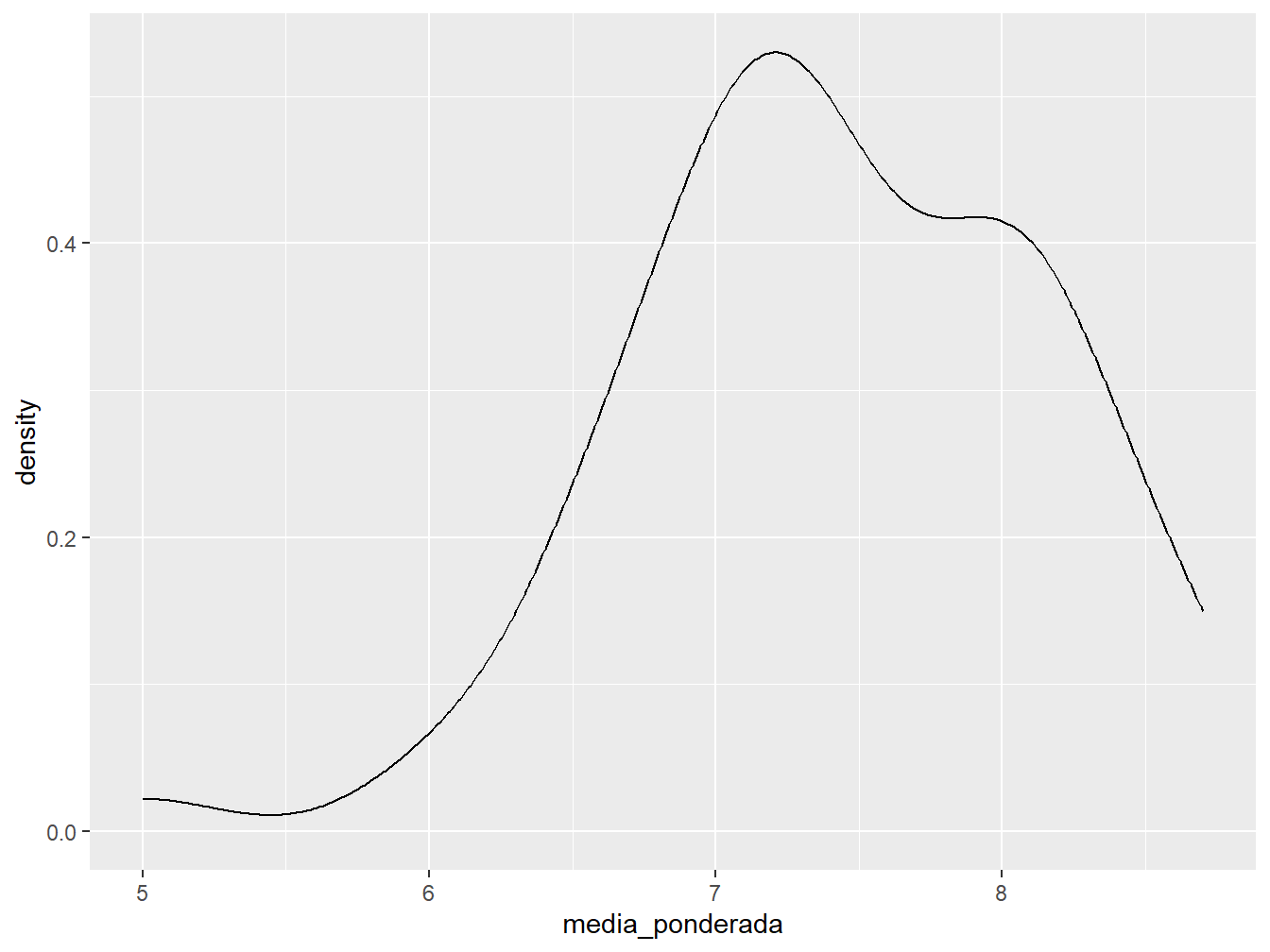

Uma outra alternativa para representar variáveis numéricas contínuas é o gráfico de densidade. Para isso, utilizamos a função geom_density(). Este gráfico é uma versão suavizada do histograma que nos fornece uma noção sobre a simetria dos dados.

ggplot(dados_alunos, aes(x = media_ponderada)) +
  geom_density()

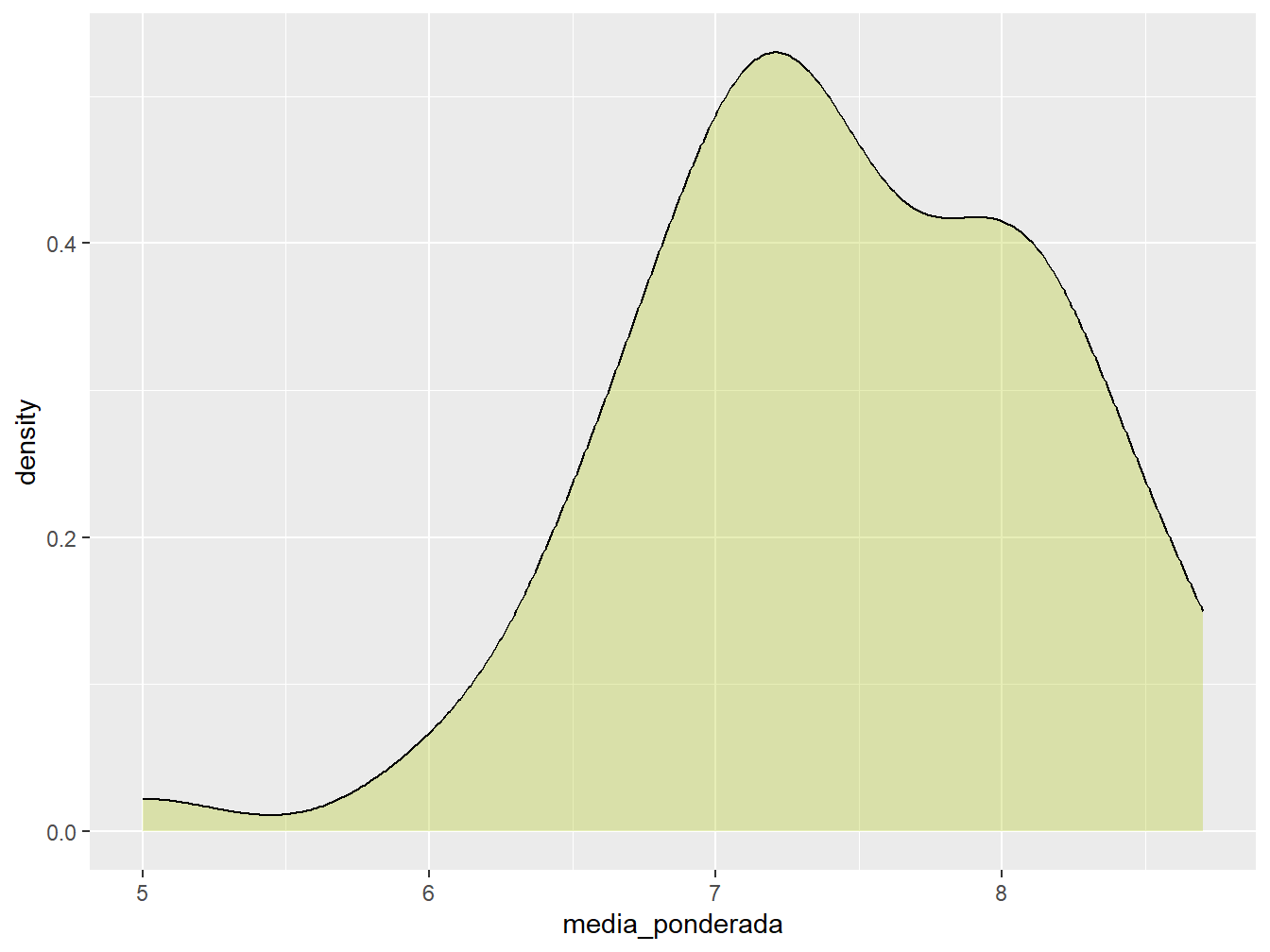

Podemos preencher seu interior com o argumento fill = e alterar a transparência da cor com o alpha =.

ggplot(dados_alunos, aes(x = media_ponderada)) +
  geom_density(fill = "#AEC70D", alpha = 0.3)

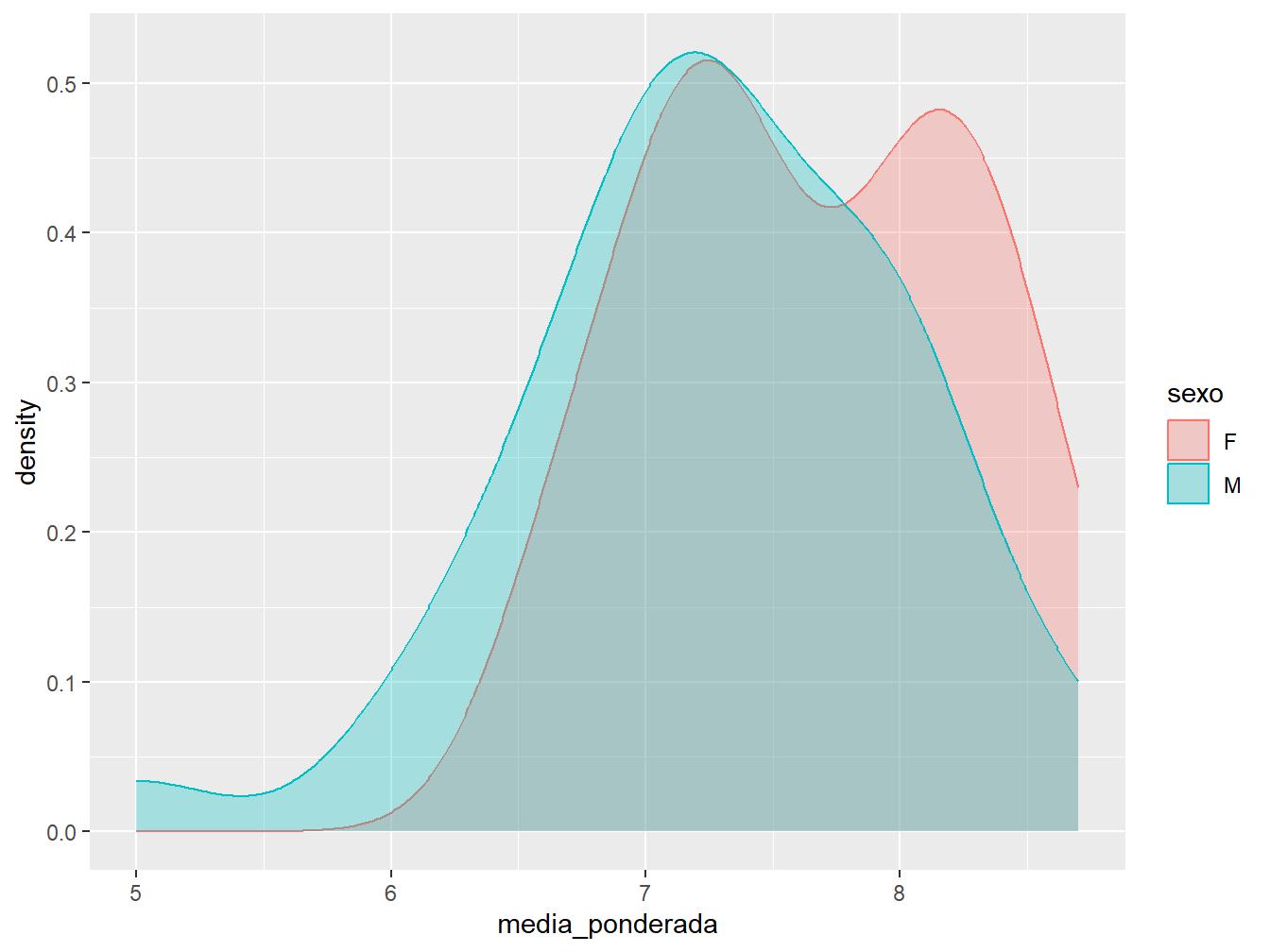

Também podemos representar mais de uma densidade em um mesmo gráfico. Basta atribuir uma variável categórica ao argumento fill = e/ou color = para diferenciar as densidades.

ggplot(dados_alunos, aes(x = media_ponderada, color = sexo, fill = sexo)) +
  geom_density(alpha = 0.3)

11.4 Boxplot

O boxplot ou gráfico de caixas é muito útil para observarmos a posição e a distribuição de valores. Além disso, permite identificar possíveis observações atípicas do conjunto de dados. Para fazermos os boxplots, utilizamos a função geom_boxplot().

ggplot(dados_alunos, aes(y = media_ponderada)) +
  geom_boxplot()

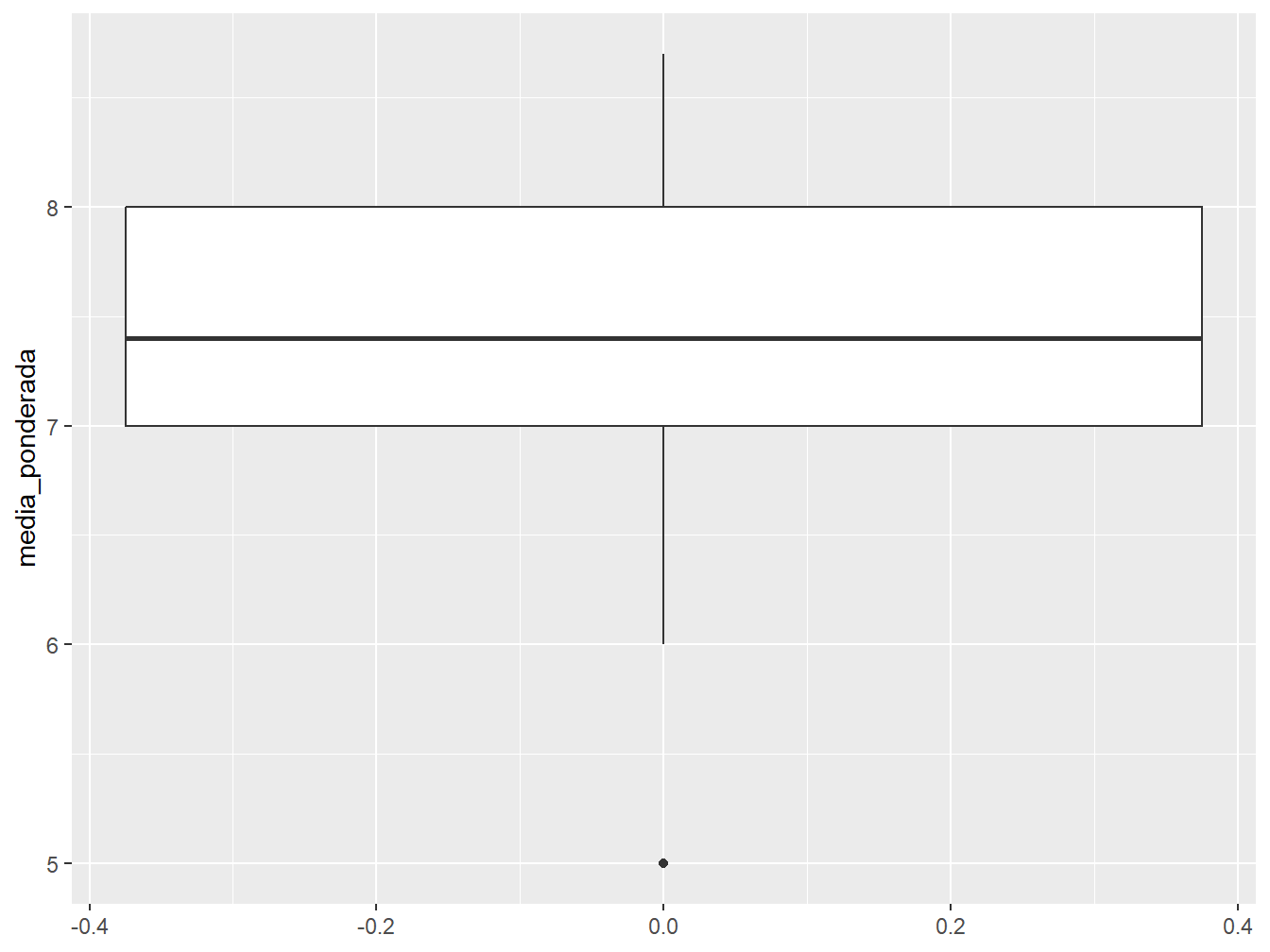

Nesse primeiro caso, fizemos um boxplot da média ponderada de todos os alunos. A observação representada por um ponto é um valor atípico aos dados.

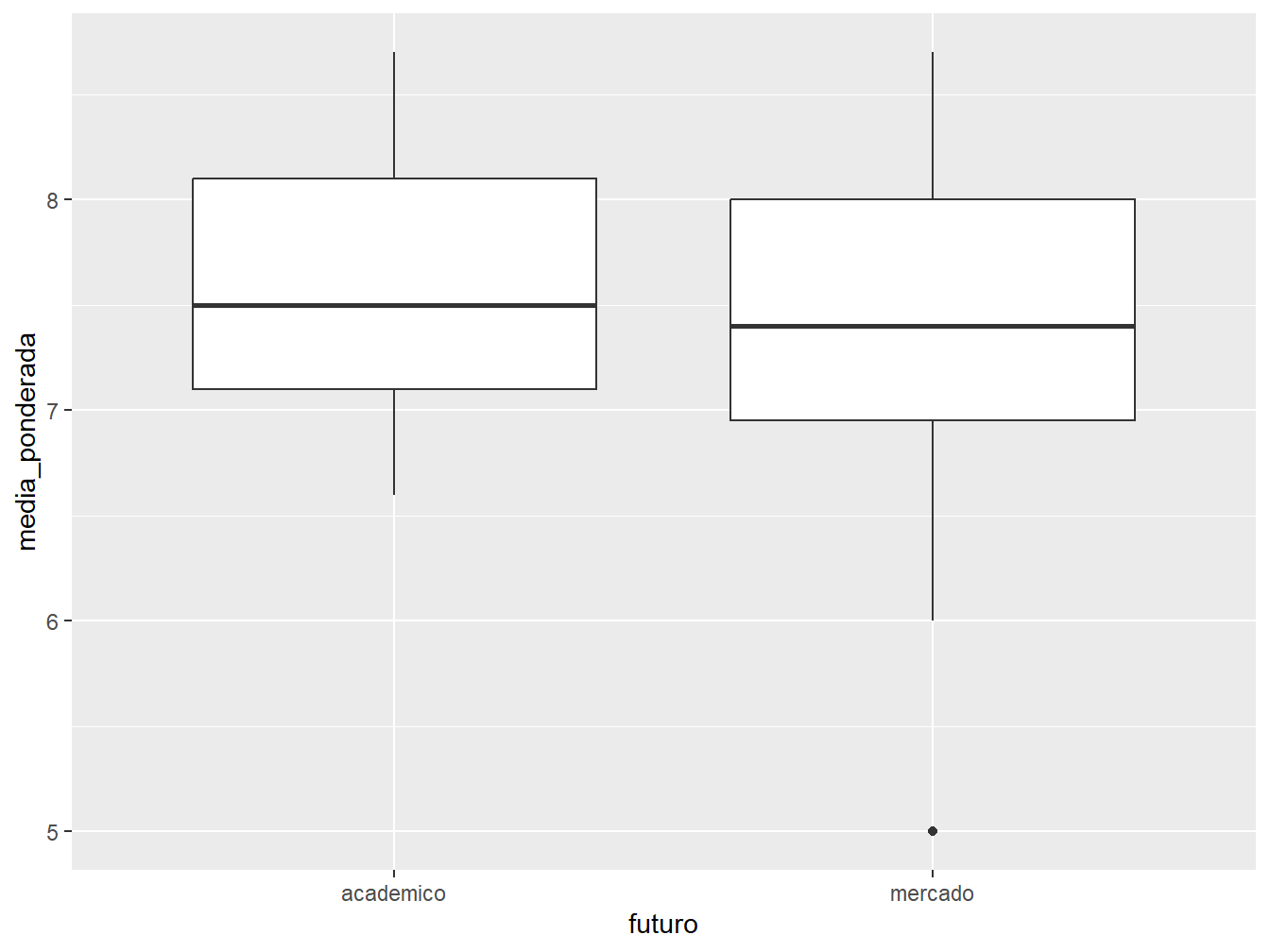

Podemos incluir uma variável categórica ao boxplot. Como por exemplo, distinguir os dados de acordo com a variável futuro.

ggplot(dados_alunos, aes(x = futuro, y = media_ponderada)) +
  geom_boxplot()

Neste caso, podemos ver a distribuição da média ponderada dos estudantes de acordo com as perspectivas futuras de cada um. Para isso, atribuímos a variável categórica futuro ao eixo x.

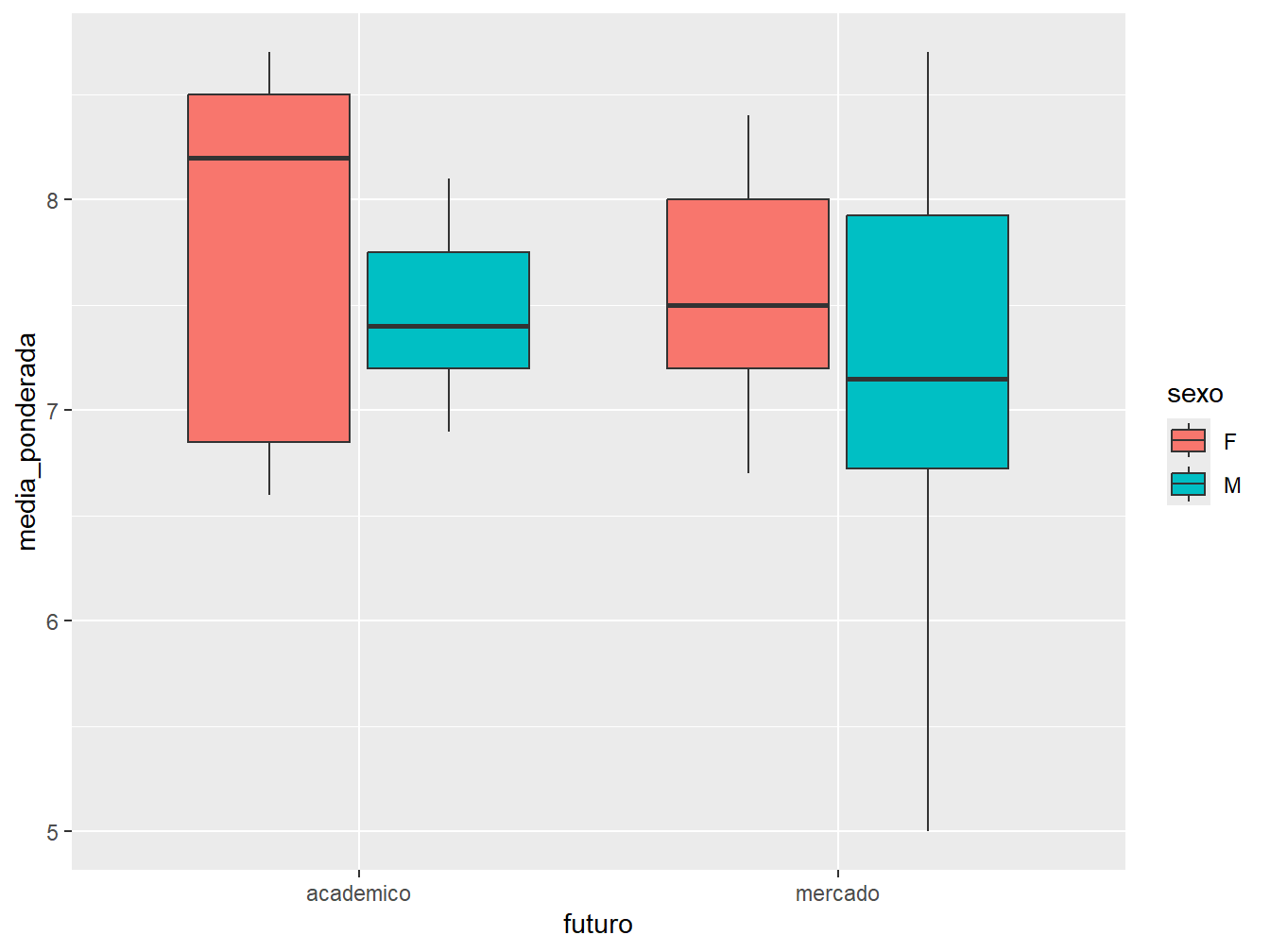

Ainda, podemos incluir uma segunda variável categórica. Agora, dividiremos os dados de acordo com as perspectivas futuras e o sexo.

ggplot(dados_alunos, aes(x = futuro, y = media_ponderada, fill = sexo)) +
  geom_boxplot()

Para isso, atribuimos a variável sexo ao argumento fill =, distinguindo o sexo dos estudantes por cor. Como resultado, podemos observar a distribuição das médias ponderadas de acordo com o sexo e a perspectiva futura dos alunos.

Para conferir os valores utilizados para construir o boxplot, podemos utilizar a função summary().

# Todos os valores de `media_ponderada`
summary(dados_alunos$media_ponderada)
#>    Min. 1st Qu.  Median    Mean 3rd Qu.    Max.
#>   5.000   7.000   7.400   7.425   8.000   8.700

# Valores agrupados por `futuro`
dados_alunos |>
  dplyr::group_by(futuro) |>
  dplyr::summarise(
    summary(media_ponderada) |> rbind() |> tibble::as_tibble()
  )
#> # A tibble: 2 × 7
#>   futuro     Min. `1st Qu.` Median  Mean `3rd Qu.`  Max.
#>   <chr>     <dbl>     <dbl>  <dbl> <dbl>     <dbl> <dbl>
#> 1 academico   6.6      7.1     7.5  7.58       8.1   8.7
#> 2 mercado     5        6.95    7.4  7.37       8     8.7

# Valores agrupados por `futuro` e `sexo`
dados_alunos |>
  dplyr::group_by(futuro, sexo) |>
  dplyr::summarise(
    summary(media_ponderada) |> rbind() |> tibble::as_tibble()
  )
#> # A tibble: 4 × 8
#> # Groups:   futuro [2]
#>   futuro    sexo   Min. `1st Qu.` Median  Mean `3rd Qu.`  Max.
#>   <chr>     <chr> <dbl>     <dbl>  <dbl> <dbl>     <dbl> <dbl>
#> 1 academico F       6.6      6.85   8.2   7.74      8.5    8.7
#> 2 academico M       6.9      7.2    7.4   7.46      7.75   8.1
#> 3 mercado   F       6.7      7.2    7.5   7.61      8      8.4
#> 4 mercado   M       5        6.72   7.15  7.21      7.93   8.7

Por fim, para calcular a amplitude interquartil (cujo cálculo se dá pela subtração do valor do 3º quartil com o do 1º quartil) utilizamos a função IQR().

# Todos os valores de `media_ponderada`
IQR(dados_alunos$media_ponderada)
#> [1] 1

# Valores agrupados por `futuro`
dados_alunos |>
  dplyr::group_by(futuro) |>
  dplyr::summarise(iqr = IQR(media_ponderada))
#> # A tibble: 2 × 2
#>   futuro      iqr
#>   <chr>     <dbl>
#> 1 academico  1
#> 2 mercado    1.05

# Valores agrupados por `futuro` e `sexo`
dados_alunos |>
  dplyr::group_by(futuro, sexo) |>
  dplyr::summarise(iqr = IQR(media_ponderada))
#> # A tibble: 4 × 3
#> # Groups:   futuro [2]
#>   futuro    sexo    iqr
#>   <chr>     <chr> <dbl>
#> 1 academico F      1.65
#> 2 academico M      0.55
#> 3 mercado   F      0.8
#> 4 mercado   M      1.20

11.5 Gráfico de barras com desvios padrão

Para adicionar desvios padrão ao gráfico de barras no ggplot2, usamos a função geom_errorbar(), que adiciona barras de erro representando a variação dos dados.

Para isso, utilizaremos os dados do data frame diamonds, conjunto de dados do próprio pacote ggplot2.

diamonds
#> # A tibble: 53,940 × 10
#>    carat cut       color clarity depth table price     x     y     z
#>    <dbl> <ord>     <ord> <ord>   <dbl> <dbl> <int> <dbl> <dbl> <dbl>
#>  1  0.23 Ideal     E     SI2      61.5    55   326  3.95  3.98  2.43
#>  2  0.21 Premium   E     SI1      59.8    61   326  3.89  3.84  2.31
#>  3  0.23 Good      E     VS1      56.9    65   327  4.05  4.07  2.31
#>  4  0.29 Premium   I     VS2      62.4    58   334  4.2   4.23  2.63
#>  5  0.31 Good      J     SI2      63.3    58   335  4.34  4.35  2.75
#>  6  0.24 Very Good J     VVS2     62.8    57   336  3.94  3.96  2.48
#>  7  0.24 Very Good I     VVS1     62.3    57   336  3.95  3.98  2.47
#>  8  0.26 Very Good H     SI1      61.9    55   337  4.07  4.11  2.53
#>  9  0.22 Fair      E     VS2      65.1    61   337  3.87  3.78  2.49
#> 10  0.23 Very Good H     VS1      59.4    61   338  4     4.05  2.39
#> # ℹ 53,930 more rows

Primeiramente, criaremos um resumo dos dados com média e desvio padrão a partir das funções group_by() e summarise() (vide Seção 7.5).

diamonds_resumo <- diamonds |>
  dplyr::group_by(cut) |>
  dplyr::summarise(
    media_preco = mean(price),
    desvio_padrao = sd(price)
  )
diamonds_resumo
#> # A tibble: 5 × 3
#>   cut       media_preco desvio_padrao
#>   <ord>           <dbl>         <dbl>
#> 1 Fair            4359.         3560.
#> 2 Good            3929.         3682.
#> 3 Very Good       3982.         3936.
#> 4 Premium         4584.         4349.
#> 5 Ideal           3458.         3808.

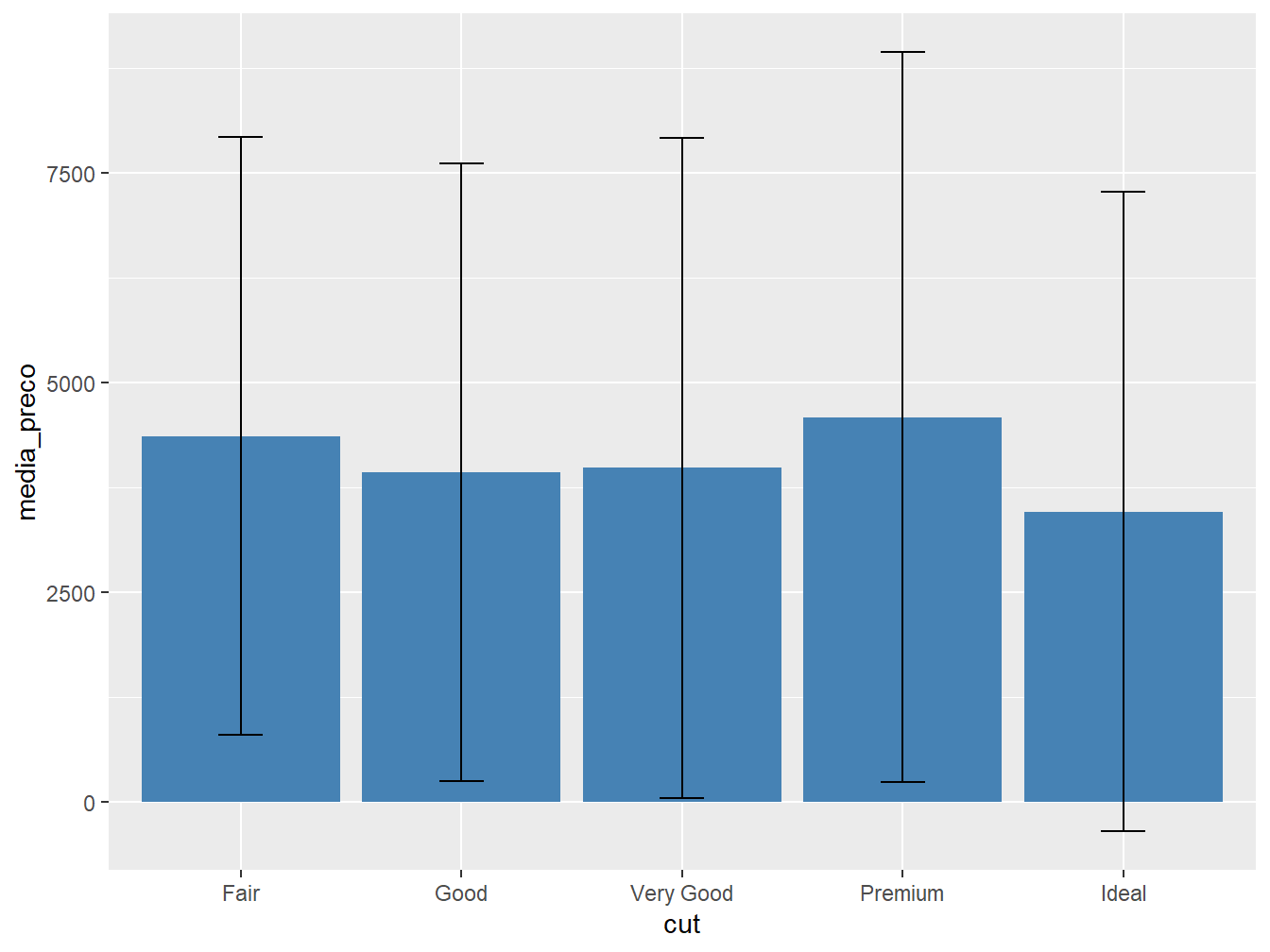

Com as medidas calculadas, construiremos o gráfico de barras com a função geom_bar() e colocar os desvios padrão com a função geom_errorbar().

ggplot(diamonds_resumo, aes(x = cut, y = media_preco)) +
  geom_bar(stat = "identity", fill = "steelblue") +
  geom_errorbar(
    aes(
      ymin = media_preco - desvio_padrao,
      ymax = media_preco + desvio_padrao
    ),
    width = 0.2
  )

Note que os limites inferior e superior da barra de erro foram construídos a partir da subtração e da soma pela média dos preços de diamantes, respectivamente. Com o argumento width = definimos a largura da barra de erro.

11.6 Resumo

Para saber mais sobre os gráficos estatísticos, confira o seguinte material R Gallery Book.
